HDMI, VGA, DVI, DP, MINI DP, AV og andre audiovisuelt udstyr Interface specifikation
I de seneste års udvikling af audiovisuelt udstyr er meget hurtig, high-definition-afspiller, netværk-afspiller, Blu-ray afspiller, 3D afspiller og så endeløse. Uanset hvordan funktionelle ændringer i audiovisuelt udstyr og dets grundlæggende formål er at betjene bedre mennesker, for at opfylde peopleand #39; s behov. Nye funktioner, nye interface funktioner i de audiovisuelle produkter ikke kan opfylde peopleand #39; s underholdning tid tilblivelse. Når gammeldags som andquot; RCAandquot; 1080P HD underholdning kan ikke opfylder standarden, en ny generation tog over på HDMI interface bliver opgaven med high-definition video transmission. I denne artikel beskrives flere fælles parametre detaljerede video og audio interfaces.
1. HDMI Interface
Fælles HDMI interface har tre kategorier, som illustreret.
1. HDMI A TYPE: HDMI interface standard, bredde 15MM, højde på ca. 5MM;
2. HDMI C TYPE: Mini HDMI Interface, bredde 10.5 MM, højde ca. 2,5 mm;
3. HDMI D TYPE: Micro HDMI interface bredde 6MM, højde på ca. 2,3 MM, mobiltelefoner og andre digitale enheder high-definition grænseflade.

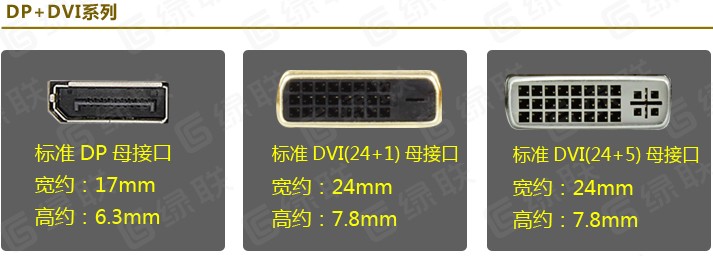

2. DP / DVI-grænseflader
1. standard DP interface: bredde 17MM, højde ca. 6,3 mm;
2.DVI-D grænseflader: DVI 24 + 1 grænseflader, bredde 24MM, højde på ca. 7,8 MM, DVI-D kan kun sende digitale signaler;
3.DVI-jeg grænseflader: DVI 24 + 5 port, bredde 24MM, højde på ca. 7,8 MM, DVI-jeg kan overføre digitale og analoge signaler kan bruges til digital til analog-konvertering DVI til VGA.

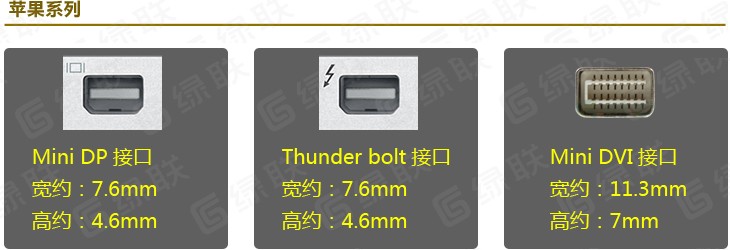

3. Apple serie Interface
Apple serielt interface er opdelt i tre typer, afbilledet ovenfor.
1. Mini DP Interface: bredden 7,6 MM, højde ca. 4,6 mm. Mini DP interface er DP interface protokol, system konvertering;
2.ThunderBolt: lyn interface bredden 7,6 MM, højde ca. 4,6 mm. Grøn United Mini DP grænseflader helt kompatibel med lyn grænseflader;
3. Mini DVI-grænseflade: bredde 11,3 MM, højde ca. 7 mm.

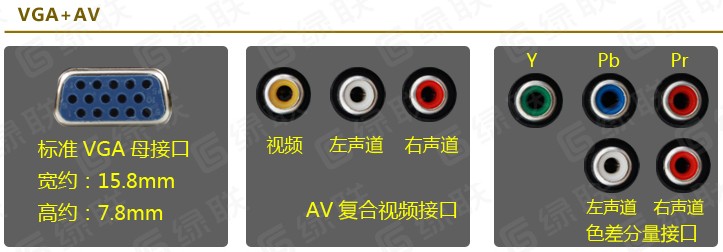

4. VGA AV analog interface
1. VGA Interface: standard VGA hunstik 15 pinhole, bredde 15.8 MM, højde på ca. 7,8 MM;
2. AV composite video interface: markant rød og hvid og gul, rød og hvid venstre og højre kanal lyd transmission, video transmission gule lysstyrke og farve forskellen signaler, så kaldes sammensatte;
3. komponent grænseflader: Y / Pb / Pr. grøn linje (Y), luminans signal transmission, blå og røde linje (Pb og Pr) er farven forskellen signaltransmission;

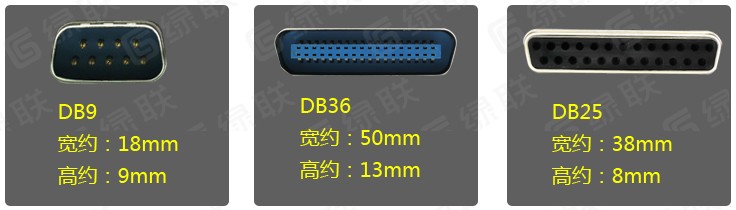

5. DB grænseflade
D-type interface er en fælles grænseflade på computeren, fordi formet som bogstavet D, derfor navnet.
1. DB9: bredde 18MM, højde ca. 9 mm, dvs, en seriel kommunikation grænseflade RS232 DB9 bens stik;
2. DB25: bredde 38MM, højde ca. 8MM, parallel printer LPT 25 huller--DB25
3. DB36: bredde 50MM, højde på ca. 13MM, 36-pin parallel printer

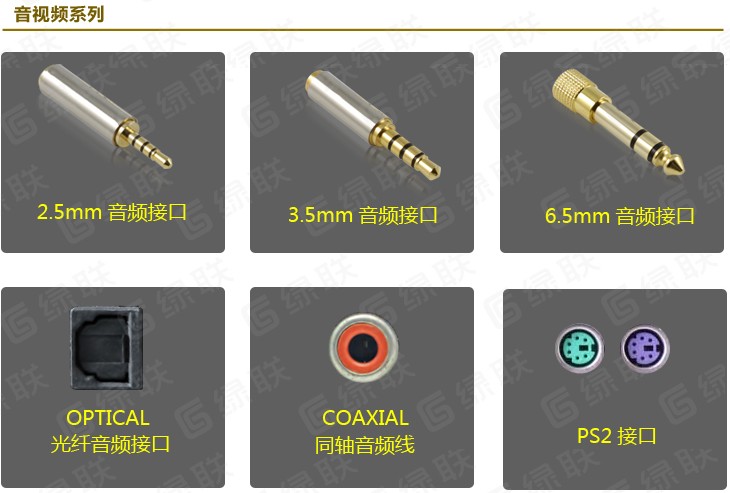

6. lydgrænseflade serie

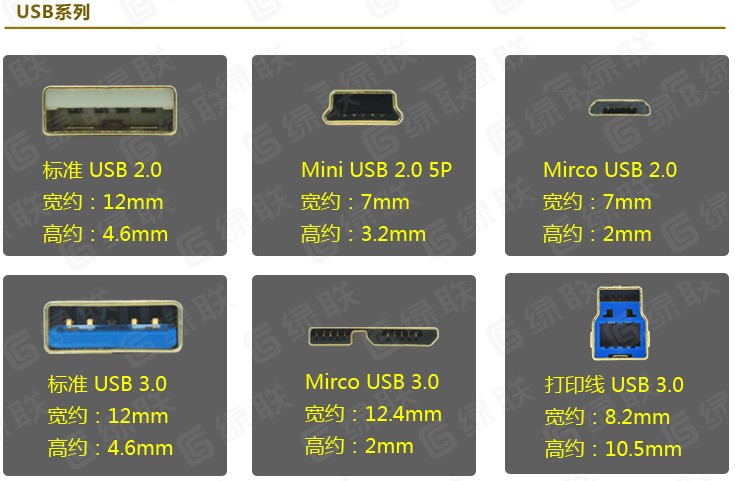

7. USB-Interface
USB 2.0 fælles grænseflade: standard USB-interface, Mini USB grænseflader, Micro USB grænseflader;
USB 3.0 fælles grænseflade: standard USB 3.0 interface, Micro USB 3.0-grænseflade.
